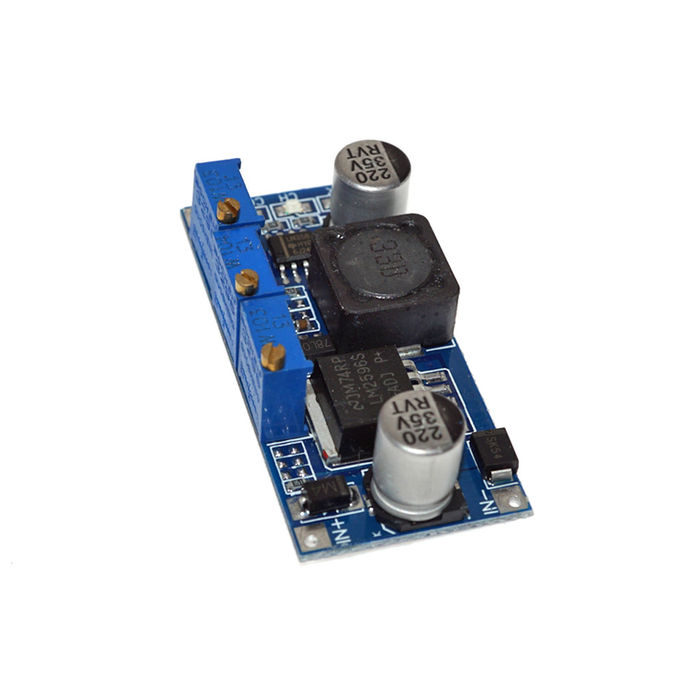

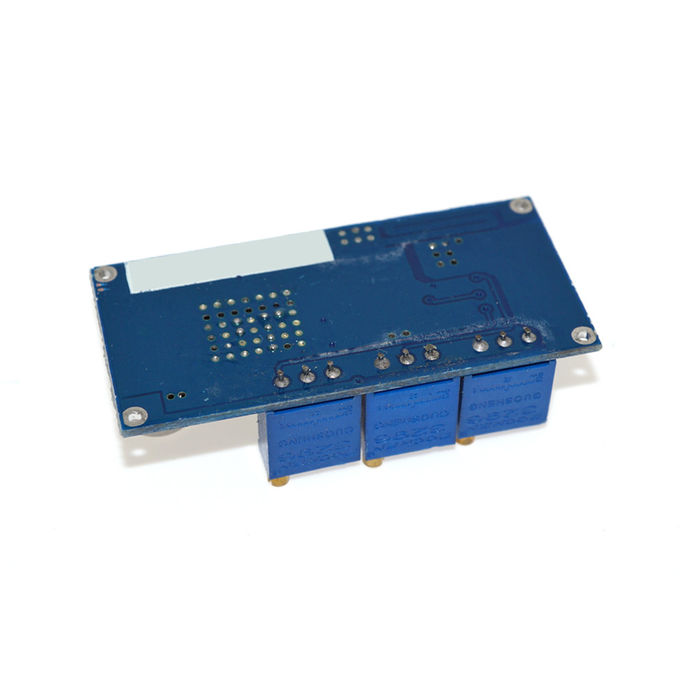

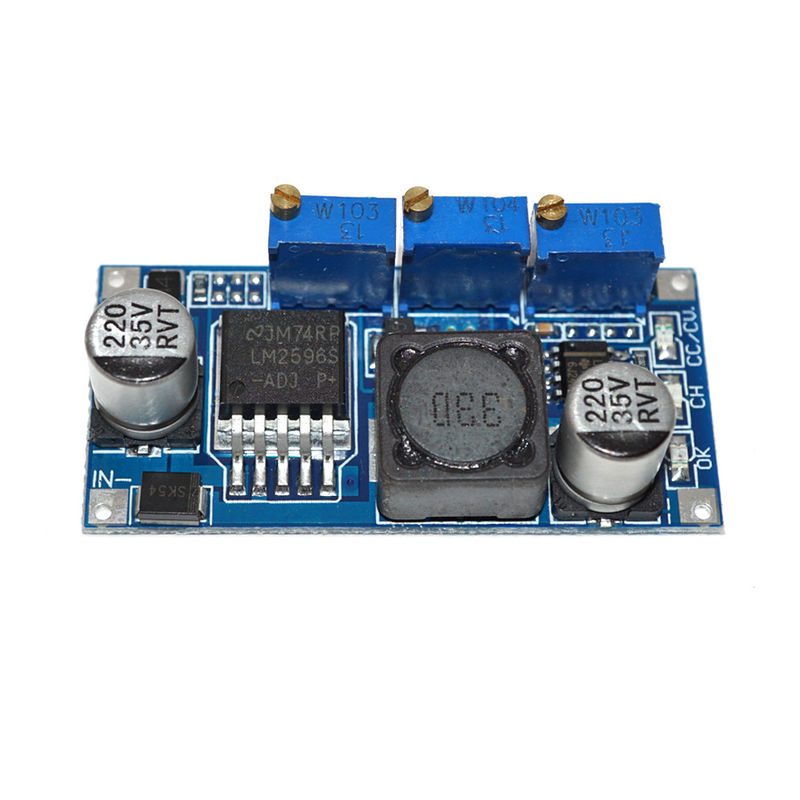

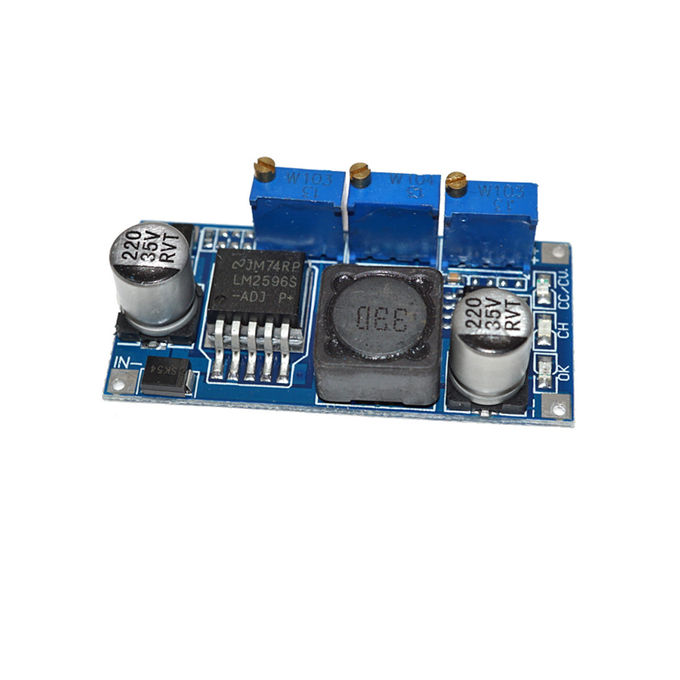

سنسورهای ماژول LM2596 ماژول تغذیه DC-DC ماژول برای Arduino 7V-35V تا 1.25V-30V 3A

DC-DC ماژول های پایه پایین آمپر LM2596 ماژول 7V-35V تا 1.25V-30V 3A

شرح:

ولتاژ ورودی: 5 تا 35V
جریان خروجی رتبه: 3A
ولتاژ خروجی: به طور مداوم قابل تنظیم از 1.25 V به 30V

ولتاژ خروجی: 1.5 ولت به دلیل کاهش ماژول، برای اطمینان از خروجی ثابت است. لطفا حداقل فشار 1.5V را حفظ کنید.

این محصول با چراغ ثابت نشانگر شارژ، چراغ نشانگر شارژ، لامپ جریان فوق العاده کوچک قابل تنظیم است.

اندازه: 48mm (L) * 24mm (W) * 11.4mm (بالا)، شامل پتانسیومتر (شامل پتانسیومتر ارتفاع 13mm).

طبیعت ماژول: جریان ثابت ثابت نشده است. ماژول ولتاژ ثابت (CC CV). ماژول شارژ

محدوده مورد استفاده: درایو DC ثابت با ولتاژ بالا، شارژ باتری لیتیوم (از جمله فریزر)، 4V، 6V، 12V، 14V، 24V باتری، NiCd و NiMH باتری (باتری) شارژ، پانل های خورشیدی و ژنراتور باد.

ولتاژ خروجی:

1.Adjustable به طور مداوم (1.25-30V قابل تنظیم)؛

2. خروجی ثابت (بین انتخاب های دلخواه 1.25-30V) نیاز دارد.

حالت قابل تنظیم: قدرت را به طور صحیح وصل کنید (7-35V)، و سپس مولتی متر و ولتاژ خروجی ولتاژ خروجی و پتانسیومترها را بررسی کنید (به طور کلی، تقویت گردان به عقب، معکوس برای جفت شدن).

ولتاژ خروجی: به طور مداوم قابل تنظیم (1.25-30V تنظیم ولتاژ).

حداکثر جریان خروجی: 3A، (لطفا بیش از 15W نصب fins لطفا).

روشن کردن جریان لامپ: ثابت جریان فعلی * (1٪ - 100٪)، جریان روشنایی لامپ جریان و ثابت اتصال جریان ثابت، از جمله مقدار جریان ثابت 3A، جریان روشن لامپ را تنظیم به 0.1 برابر جریان ثابت (0.1 * 3A = 0.3 الف) هنگامی که مقدار تنظیم جریان فعلی به 2A، سپس جریان لامپ را 0.1 برابر جریان ثابت (0.1 * 2A = 0.2A) تبدیل می کند.

ولتاژ خروج: 2V

قدرت خروجی: 15W خنک کننده طبیعی

کارایی: 92٪ (حداکثر 92٪ (ولتاژ بالاتر، راندمان بالاتر)

موج خروجی: پهنای باند 20M (فقط برای مرجع)

ورودی 12V خروجی 5V 3A 60mV (MAX)

دمای کار: درجه صنعتی (-40 ℃ تا +85 ℃) (دمای محیط بیش از 40 درجه است، لطفا مصرف برق را کاهش دهید یا برای تقویت گرما از بین بردن).

دمای کامل: 45 ℃

جریان بدون بار: معمولی 10mA (12V 4.2V)

نرخ تنظیم بار: + 1٪

نرخ تنظیم ولتاژ: 0.5٪

سرعت پاسخ پویا: 5٪ 200uS

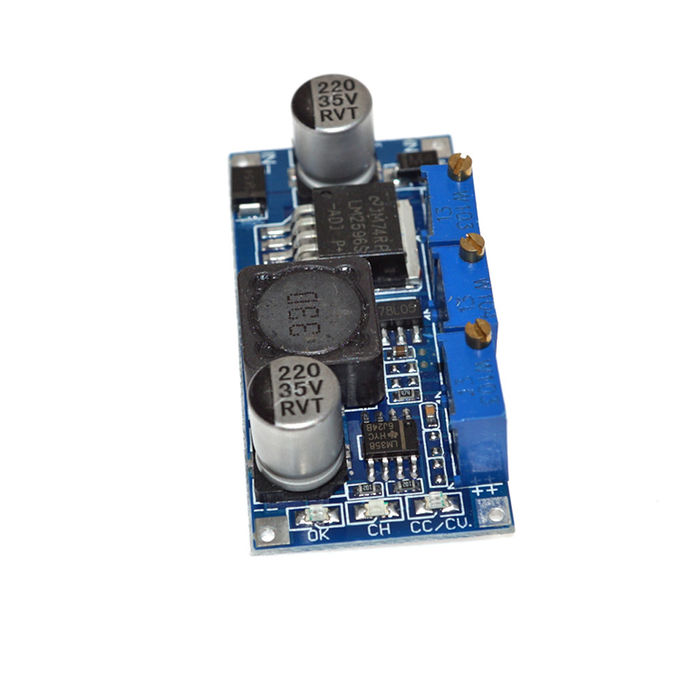

شاخص: چراغ نشانگر جریان ثابت قرمز است، چراغ شارژ قرمز است، پس از شارژ چراغ نشانگر آبی است.

حفاظت اتصال کوتاه خروجی: بله، جریان ثابت (تنظیم جریان جریان ثابت).

اتصال: سیم می تواند به طور مستقیم در PCB جوش داده شود.

روش شارژ باتری:

1. ولتاژ شناور و جریان شارژ را که باید برای شارژ باتری و ولتاژ ورودی ماژول شارژ کنید.

2. پتانسیومتر ثابت قابل تنظیم، ولتاژ خروجی به حدود 3V تنظیم می شود.

3. با استفاده از مولتی متر 10A جریان بلوک خروجی جریان خروجی جریان کوتاه، در عین حال تنظیم پتانسیومتر جریان ثابت برای ایجاد جریان خروجی به مقدار فعلی از پیش تعیین شده است.

4. چراغ روشنایی شارژ فعلی به طور پیش فرض 0.1 بار از جریان شارژ (ارزش فعلی) است. اگر شما نیاز دارید، تنظیم پتانسیومتر جریان روشن لامپ را لطفا (به طور کلی تنظیم نیست).

5. پتانسیومتر ثابت قابل تنظیم برای ایجاد ولتاژ خروجی به ولتاژ شناور.

6. اتصال باتری، سعی کنید شارژ (1، 2، 3، 4، 5 گام قدرت ورودی ماژول، خروجی بدون بار به باتری متصل نیست).

رهیافتهای ثابت کنونی رانندگی:

1. تعیین اینکه شما نیاز به ولتاژ کار فعلی و حداکثر ولتاژ LED دارید.

2. تنظیم پتانسیومتر ثابت؛ 2، ولتاژ خروجی به 3V تنظیم می شود.

3. با استفاده از مولتی متر 10A بلوک فعلی خروجی خروجی جریان مدار کوتاه اتصال، در عین حال تنظیم پتانسیومتر جریان ثابت برای ایجاد جریان خروجی به جریان فعلی LED.

پتانسیومتر ثابت 4.Adjustable برای ایجاد ولتاژ خروجی به حداکثر ولتاژ کار LED.

5. به LED متصل شوید، دستگاه آزمون را امتحان کنید. (1، 2، 3، 4 گام قدرت ورودی ماژول، خروجی بدون بار به لامپ های LED متصل نیست).
