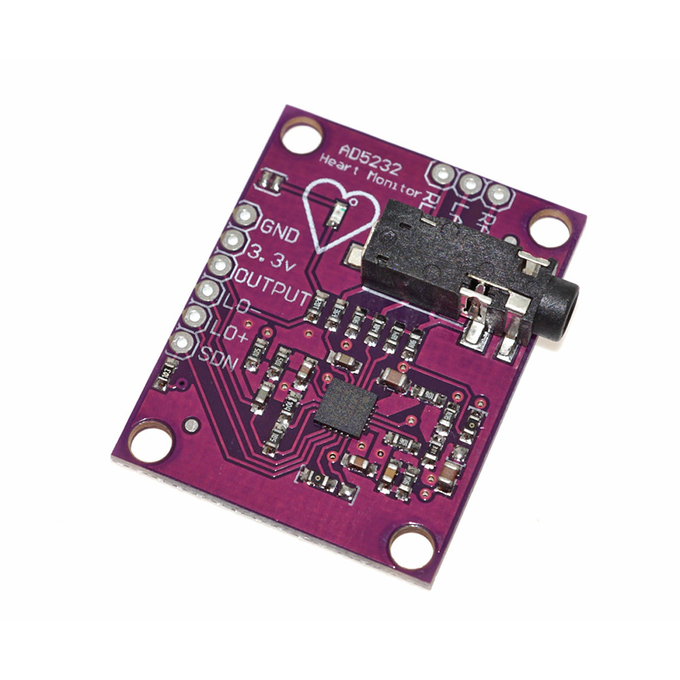

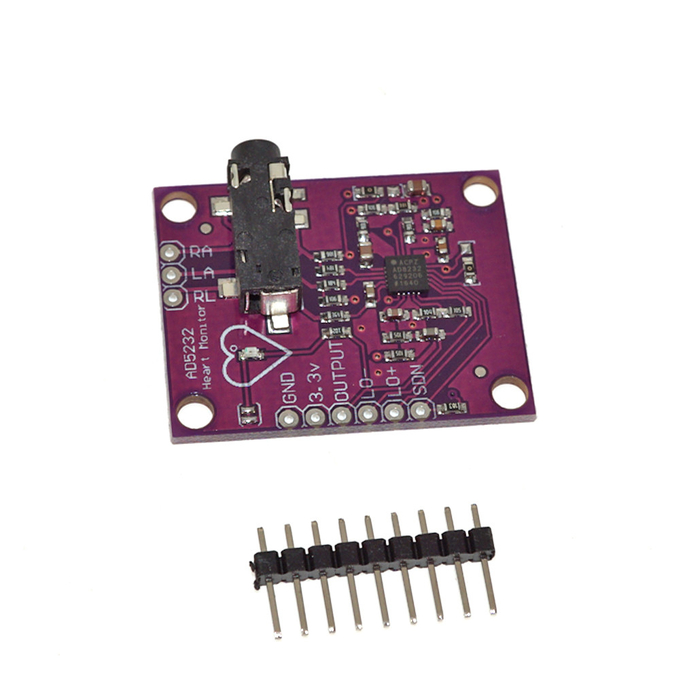

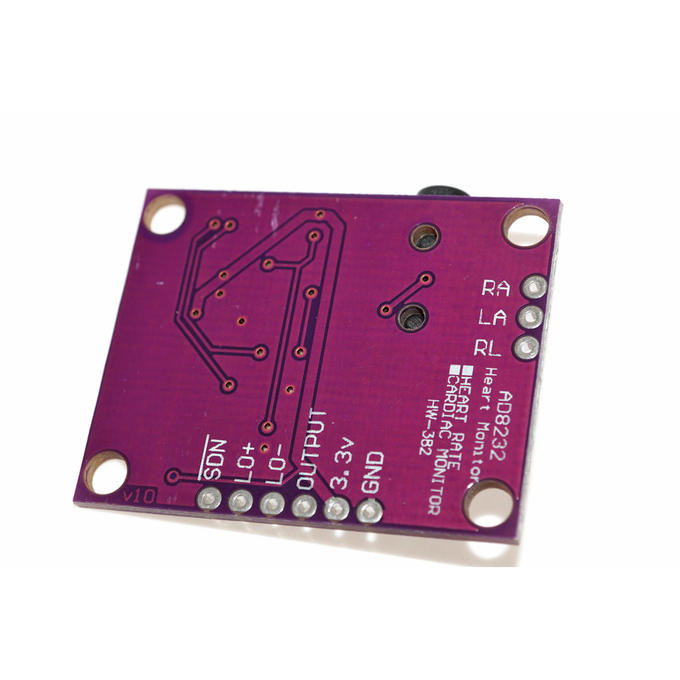

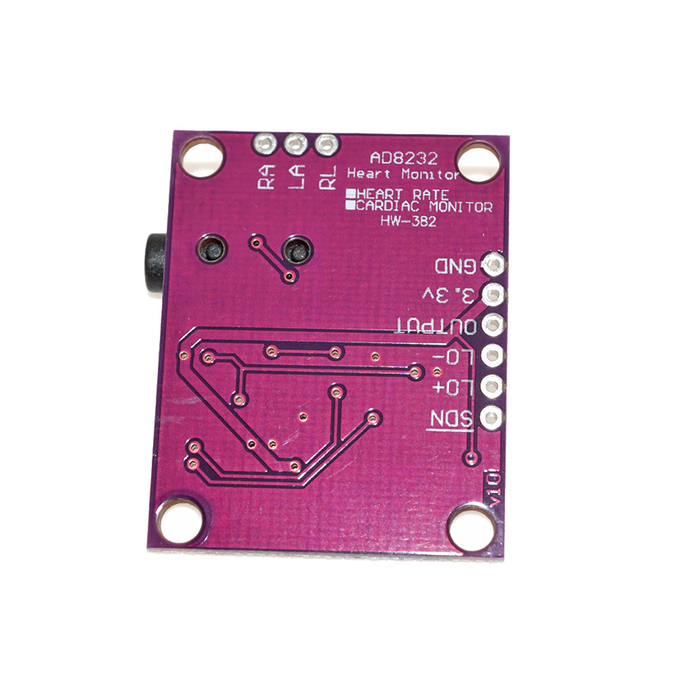

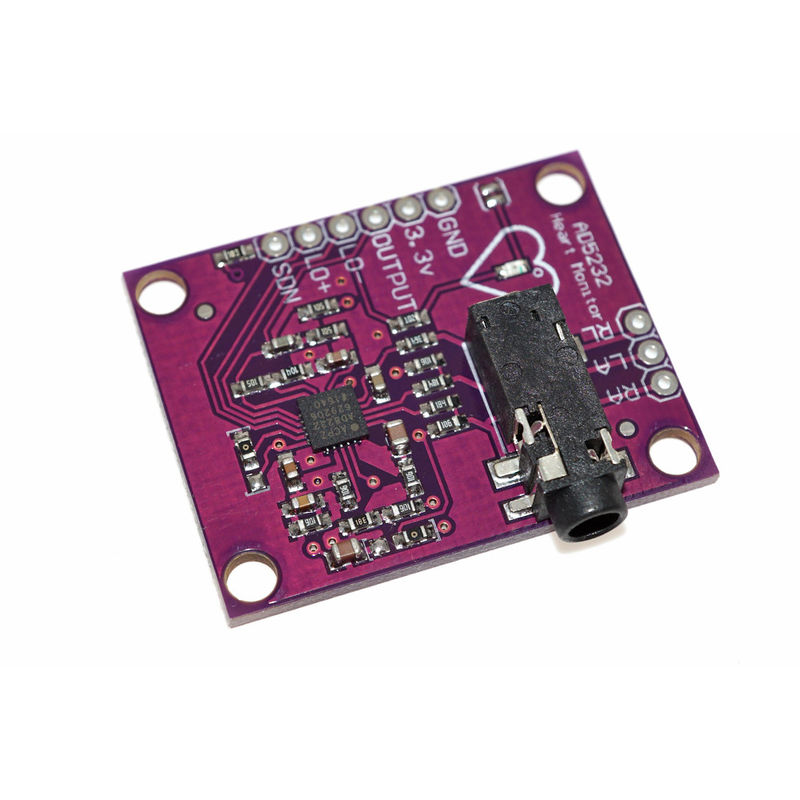

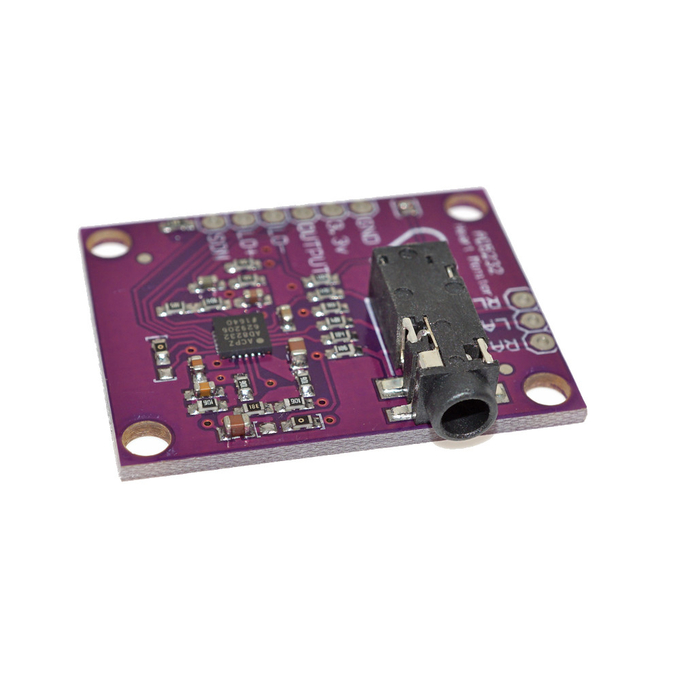

AD8232 ماژول اندازه گیری فیزیولوژیکی هیپنوتیزم قلب ECG مانیتور سنسور

AD8232 ماژول اندازه گیری فیزیولوژیکی هیپنوتیزم قلب ECG مانیتور سنسور

بررسی اجمالی:

1. مانیتور ضربان قلب تنها
2. AD8232 یک قسمت جلویی یکپارچه است که به قلب سیگنال الکتریکی بیولوژیکی برای انجام یک نامه کاربرد دارد
3. تعداد تهویه برای نظارت بر ضربان قلب.
4. اطمینان از عملکرد درجه حرارت درجه بندی درجه 0 تا 70 درجه سانتیگراد، محدوده دمای کاری -40 تا 85 درجه است.
5. سازگار با IC

امکانات:

1. خروجی خروجی HPDRIVE بالا. خازن باید به اولین فیلتر عبور بالا در HPDRIVE متصل شود.
AD8232 در این پین به نگه داشتن HPSENSE در همان سطح به عنوان ولتاژ مرجع.
2. + IN ورودی مثبت آمپلی فایر تقویت کننده. + IN معمولا به الکترود دست راست (LA) متصل می شود.
3. - ورودی منفی تقویت کننده دستگاه. - IN معمولا به الکترود بازوی راست (RA) متصل می شود.
4. ورودی بازخورد راننده RLDFB راست راننده. RLDFB پایه رله مدار راننده راست است.
5. خروجی راننده RLD راست راننده. الکترود درایو (معمولا برای پای راست) باید به پین ​​RLD وصل شود.
6. سو سریع سوئیچ بهبود سوئیچ. این پین باید به خروجی فیلتر دوم پرنده متصل شود.
7. ورودی OPAMP + op amp.
8. خروجی بافر ولتاژ مرجع REFOUT. خروجی آمپلی فایر دستگاه این پتانسیل را دارد.
REFOUT باید به عنوان یک زمین مجازی برای هر نقطه ای در یک مدار که نیاز به یک سیگنال مرجع دارد استفاده شود.
9. ورودی تقویت کننده عملیاتی OPAMP.
10. خروجی آمپر خروجی OUT. این خروجی یک سیگنال ضربان قلب کامل را فراهم می کند.
OUT را می توان به سمت ورودی ADC وصل کرد.
11. LOD - خروجی پایان مقایسه را منجر شود. حالت تشخیص افت در سرب DC و هنگامی که الکترود IN قطع شود،
LOD - در حالت بالا، در غیر این صورت در حالت کم است. در مبادله حالت تشخیص هدایت، LOD همیشه در حالت کم قرار دارد.
منجر به تولید خروجی مقایسه شود. در حالت تشخیص هدایت DC، هنگامی که الکترود + IN قطع شود، LOD + در سطح بالا قرار دارد،
برعکس، در یک سطح پایین است. در مبادله حالت تشخیص هدایت، و هنگامی که IN یا + IN الکترود قطع شود، LOD + در حالت سطح بالا قرار دارد،
هنگامی که این دو الکترود متصل می شوند، آنها در حالت سطح پایین قرار دارند.
12. LOD +
13. ورودی خروجی کنترل SDN. رانندگی SDN را به سطح پایین، که می تواند به حالت خاموش شدن قدرت تبدیل شود.
14. ورودی AC / DC هدایت حالت کنترل. برای خاموش کردن حالت DC، پین AC / DC باید به سطح پایین رانده شود.
برای حالت خاموش شدن AC، پین AC / DC باید به بالاترین سطح رانده شود.
15. FR ورودی کنترل بازیابی سریع. رانندگی FR به سطح بالا می تواند حالت بهبود سریع باشد؛ در غیر این صورت، باید به سطح پایین رانده شود.
16. منبع تغذیه GND.
17. پین VS عرضه
18. ورودی بافر ولتاژ مرجع REFIN. REFIN (پین ورودی بالا امپدانس) می تواند برای تنظیم سطح بافر های ولتاژ مرجع استفاده شود.
19. پین خروجی تقویت کننده دستگاه IAOUT.
20. تقویت کننده ابزار HPSENSE برای ورودی تشخیص بالا.
HPSENSE به گره های R و C که در فرکانس نوبت مدار مداخله DC متصل شده است، متصل می شود.
EP پد در معرض پد اثبات شده باید GND باشد یا متصل نباشد

کار بر روی اصل:

1. یک ماژول تهویه سیگنال تلفیقی برای ECG و سایر برنامه های سنجش زیست محیطی. این دستگاه برای استخراج، تقویت و فیلتر کردن سیگنال های بیولوژیکی بیولوژیکی ضعیف در مورد نویز تولید شده توسط جابجایی یا قرار دادن الکترودها از راه دور طراحی شده است. این طراحی را قادر می سازد مبدل آنالوگ به دیجیتال (ADC) فوق العاده کم و یا میکرو کنترلر جاسازی شده به راحتی سیگنال خروجی را ضبط کند.
2. AD8232 با استفاده از فیلتر عبور بالا نقطه دو نقطه ای برای از بین بردن مصنوعات حرکتی و پتانسیل نیم الکترود الکترودها. این فیلتر به شدت با ساختار تقویت کننده دستگاه مرتبط است، که می تواند یک فاز بالا و فیلتر عبور بالا را تحقق بخشد، در نتیجه صرفه جویی در فضا و هزینه.
3. AD8232 از یک آمپلی فایر غیر عملیاتی برای ایجاد یک فیلتر پایین گذر سه قطبی استفاده می کند. کاربران با انتخاب فرکانس قطع تمام فیلترها می توانند نیازهای انواع مختلف برنامه ها را برآورده کنند.
به منظور بهبود فرکانس مدار و دیگر تداخل نامطلوب عملکرد رد حالت معمول، AD8232 ساخته شده در تقویت کننده برای راننده سمت راست (RLD) و سایر برنامه های کاربردی هدایت درایو.
4. AD8232 دارای یک تابع بهبود سریع است، شما می توانید فیلتر عبور طولانی عبور را برای ایجاد پدیده دم طولانی کاهش دهید. اگر جهش سیگنال ولتاژ رله آمپلی فایر (مانند خروجی از پرونده)، AD8232 به طور خودکار به حالت قطع فیلتر بیشتر تنظیم می شود. این ویژگی به AD8232 اجازه می دهد تا بازیابی سریع را به دست آورد و بنابراین اتصال سرب به اندازه گیری شی را می تواند در اسرع وقت بعد از اندازه گیری مقدار به دست آورد.

کاربرد:

نظارت بر تناسب اندام و ورزش ضربان قلب
ECG قابل حمل
نظارت بر سلامت از راه دور
لوازم جانبی بازی
کسب سیگنال بیو الکتریکی

عکس ها
